Mechanically Clamped Inserts |
|
|
|
|

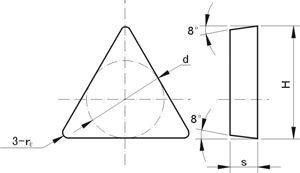

Type | Dimension(mm) | Approx unit weight(g) | d | s | r | H | YG6 | YG8 | YT5 | YT14 | 307058 | 7.4 | 3.0 | 0.5 | 10.6 | 2.6 | 2.5 | 2.3 | 2.2 | 310058 | 10.5 | 3.8 | 0.5 | 15.3 | 7.4 | 7.3 | 6.4 | 5.7 | 313058 | 13.5 | 4.8 | 0.5 | 19.8 | 15.6 | 15.4 | 13.5 | 12.0 | 316058 | 16.5 | 5.8 | 0.5 | 24.3 | 28.6 | 28.3 | 24.7 | 21.9 |
|
|
