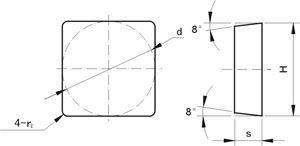

Mechanically Clamped Inserts |
|
|
|
|
Type | Dimension(mm) | Approx unit weight(g) | d | s | r | H | YG6 | YG8 | YT5 | YT14 | 410058 | 10.5 | 3.5 | 0.5 | 10.5 | 5.3 | 5.1 | 4.7 | 4.1 | 413108-1 | 13.5 | 3.9 | 1.0 | 13.5 | 9.60 | 9.43 | 8.30 | 7.30 | 413108 | 13.5 | 4.8 | 1.0 | 13.5 | 11.4 | 11.3 | 10.3 | 9.1 | 416108 | 16.5 | 4.8 | 1.0 | 16.5 | 17.9 | 17.7 | 15.5 | 13.7 | 419108 | 19.6 | 5.8 | 1.0 | 19.6 | 31.0 | 30.5 | 26.7 | 23.7 | 420108 | 20.6 | 7.3 | 1.0 | 20.6 | 50.0 | 49.0 | 43.0 | 38.2 |
|
|
